Resource Blocks and Resource Elements

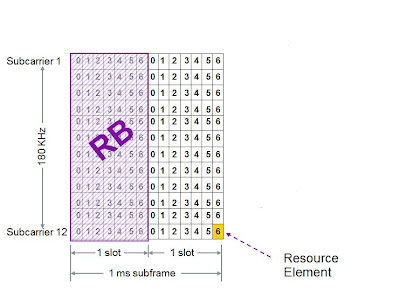

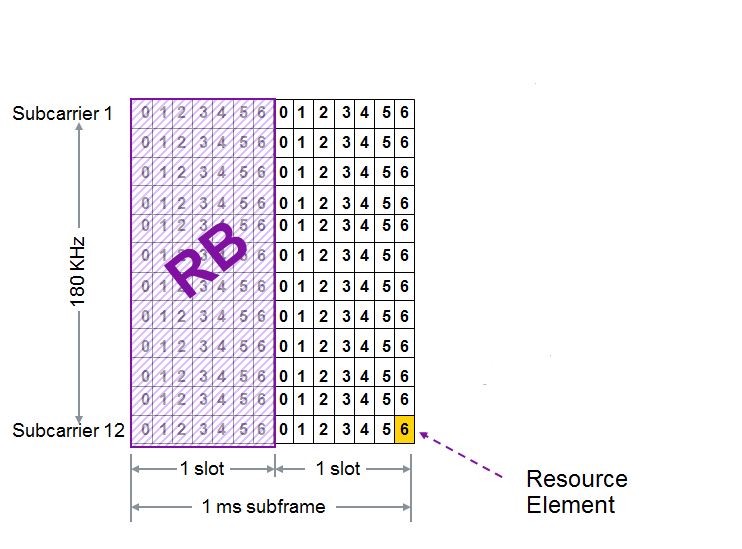

1. Biasa disebut dengan Physical Resource Block (PRB) atau Resource Blocks (RB) :

• terdiri dari 12 subcarrier pada frequency domain (180 KHz) x 1 slot periode dalam domain waktu (0.5 ms)

Add caption

•  Alokasi kapasitas berdasarkan Resource Blok (RB)

note : walaupun defenisi RB dalam 3GPP mengacu pada 0.5 ms pada beberapa kasus memungkinkan untuk ditemukan dalam satu resource blockmengacu pada 12 subcarrier pada frequency domain. terutama semenjak the scheduler pada node B berkerja pada dasar TTI (1 ms ), RB dianggap sebagai 1 ms terakhir pada time domain yang disebut dengan "shceduling resource block"



    2.  Resource Elements

• secara teori adalah kapasitas alokasi minimum unit
• sama dengan satu subcarrier  x one symbol priode
• 72 atau 84 Resource Element per Resource Block (RB)
• setiap Resource Elemen dapat mengakomodasi 1 symbol modulasi contoh : 2 bit untuk QPSK, 4 bit untuk 16QAM  dan 6 bit untuk 64QAM
• kecepatan modulasi symbol per Resource Block adalah 144 ksps atau 168 ksps
